Sistema de estacionamiento hidráulico

El modelo MX15, al igual que los modelos HX15, CX15, HX20 y CX20, viene de manera estándar con un sistema de estacionamiento hidráulico exclusivo en la industria con un pie de reposo rebatible que hace que subir y bajar la segadora sea sencillo y seguro. Asimismo, el gato de implemento manual se encuentra dentro del equipamiento básico, de modo que la nivelación del enganche puede ajustarse sin necesidad del sistema hidráulico. Con esta adición, la segadora permanecerá en la misma posición durante períodos prolongados.

Caja de cambios central y separadora del modelo MX15

Caja de cambios de sección lateral del modelo MX15

Soporte de cuchilla de cubeta redonda (stump jumper) del modelo MX15

Las cajas de cambios y los soportes de cuchillas proporcionan lo siguiente:

• Más potencia
• Mayor velocidad de punta de cuchilla
• Mayor rendimiento
• Operación más silenciosa
• Mayor durabilidad

El modelo MX15 está equipado con un soporte de cuchilla de cubeta redonda para un trabajo de corte, una distribución de material y una protección de la caja de cambios óptimos.

Las cajas de cambios del modelo MX15 vienen de manera estándar con una garantía de cinco años.

Ejes rígidos del modelo MX15

Detalle de los ejes rígidos del modelo MX15

El modelo MX15 está equipado con cuatro conjuntos de eje rígido. Los neumáticos agrícolas de servicio severo que se utilizan junto con los conjuntos de eje proporcionan un andar suave para el tipo de terreno y el nivel de servicio para los cuales está diseñado el modelo MX15.

Radio de giro cerrado (se muestra el modelo CX15)

Los enganches tienen un perfil angosto y un ancho de 57,2 cm (22,5 pulgadas) para permitir un radio de giro muy cerrado.

Las segadoras giratorias John Deere están a la vanguardia por su diseño innovador, rendimiento superior y probada durabilidad. Incluyen características valiosas, como el diseño de plataforma Double-Decker™ y la cámara de corte de flujo máximo, que evitan que el agua y los residuos se acumulen en la plataforma superior lisa y convexa, mientras que la plataforma inferior absorbe los golpes de rocas y tocones.

La plataforma superior permanece intacta y en buen estado, sin muescas, abolladuras ni perforaciones. Los refuerzos internos en estructura sándwich entre las plataformas superior e inferior son clave para la cámara de corte de flujo máximo sin estructura y lisa, y, al mismo tiempo, proporcionan mayor rigidez y durabilidad.

A fin de garantizar una operación segura, las segadoras giratorias John Deere están equipadas con protecciones de cadenas de seguridad delanteras y traseras. Las segadoras giratorias John Deere continúan mejorando su valor con cajas de cambios más potentes y grandes, soportes de cuchillas rediseñados y ejes de transmisión de velocidad constante (VC) actualizados (especiales en los modelos con secciones laterales flexibles).

A continuación, se presentan situaciones en las que es preciso utilizar una segadora giratoria:

• El corte de las pasturas favorece el crecimiento del pasto, lo que optimiza el valor de los acres destinados a la pastura.
• El corte del pasto y de las malezas ayuda a controlar los insectos.
• El corte de rutina evita que las malezas vuelvan a resembrarse.
• Es el modo más rentable de realizar el corte en banquinas, parques, cementerios, campos de aeropuertos, predios de servidumbre para servicios de agua, gas y teléfono, y todos los demás tipos de propiedades abiertas.
• El corte de la vegetación en los cursos de agua favorece el desarrollo de raíces y ayuda a prevenir la erosión.
• Derribar los tallos es esencial en los campos sin labranza o con un grado mínimo de labranza.
• El corte de los tallos del algodón, el maíz y el sorgo, por ejemplo, acelera la descomposición.
• Eliminar las malezas es muy sencillo.
• Use una segadora giratoria para controlar la maleza y el césped en huertos frutales, viñedos y bosquecillos.

Las segadoras giratorias John Deere están disponibles en tres categorías de nivel de servicio, tres configuraciones de eje diferentes, cuatro tipos de enganche y tres tamaños de sección lateral flexible.

• Servicio intermedio
  • Los modelos MX están disponibles en configuraciones de anchura de corte de 1,5 m (5 pies), 1,8 m (6 pies), 2,1 m (7 pies), 2,5 m (8 pies), 3,2 m (10 pies) y 4,6 m (15 pies).
  • Esta categoría de nivel de servicio corta malezas de hasta 50,8 mm (2 pulgadas) de diámetro.
• Servicio intensivo
  • Los modelos HX están disponibles en configuraciones de anchura de corte de 3,2 m (10 pies), 4,2 m (14 pies), 4,6 m (15 pies) y 6,1 m (20 pies).
  • El modelo HX6 está disponible en configuración de anchura de corte de 1,8 m (6 pies) y el modelo HX7 está disponible en configuración de anchura de corte de 2,1 m (7 pies); cortan malezas de hasta 101,6 mm (4 pulgadas) de diámetro y tienen un diseño de plataforma plana tradicional.
• Servicio comercial
  • Los modelos CX están disponibles en configuraciones de anchura de corte de 3,2 m (10 pies), 4,6 m (15 pies) y 6,1 m (20 pies); cortan malezas de hasta 101,6 mm (4 pulgadas) de diámetro.

NOTA: Los modelos HX y CX tienen la misma capacidad de corte de malezas de 101,6 mm (4 pulgadas) de diámetro, pero los modelos CX tienen una construcción más robusta para cortar a este nivel de capacidad con más frecuencia y durante períodos más prolongados.

Bloqueo para el transporte del cilindro trasero en posición de bloqueo

Un bloqueo para el transporte da la vuelta al cilindro de elevación para brindar respaldo al sistema hidráulico al transportar la segadora.

Los bloqueos de las secciones laterales del modelo MX15 están ubicados en la sección delantera inferior de las secciones laterales.

Los cilindros de las secciones laterales elevan y soportan estas secciones, y los bloqueos proporcionan una posición segura de las secciones hacia arriba para el transporte, el almacenamiento y las tareas de servicio.

Las secciones laterales flexibles más pesadas de los modelos HX y CX tienen brazos de sección accionados por resortes con bloqueos de secciones laterales.

Bloqueo de la sección lateral en posición de bloqueo

A - Posición de bloqueo con pasador
B - Almacenamiento del pasador cuando la sección lateral está bajada

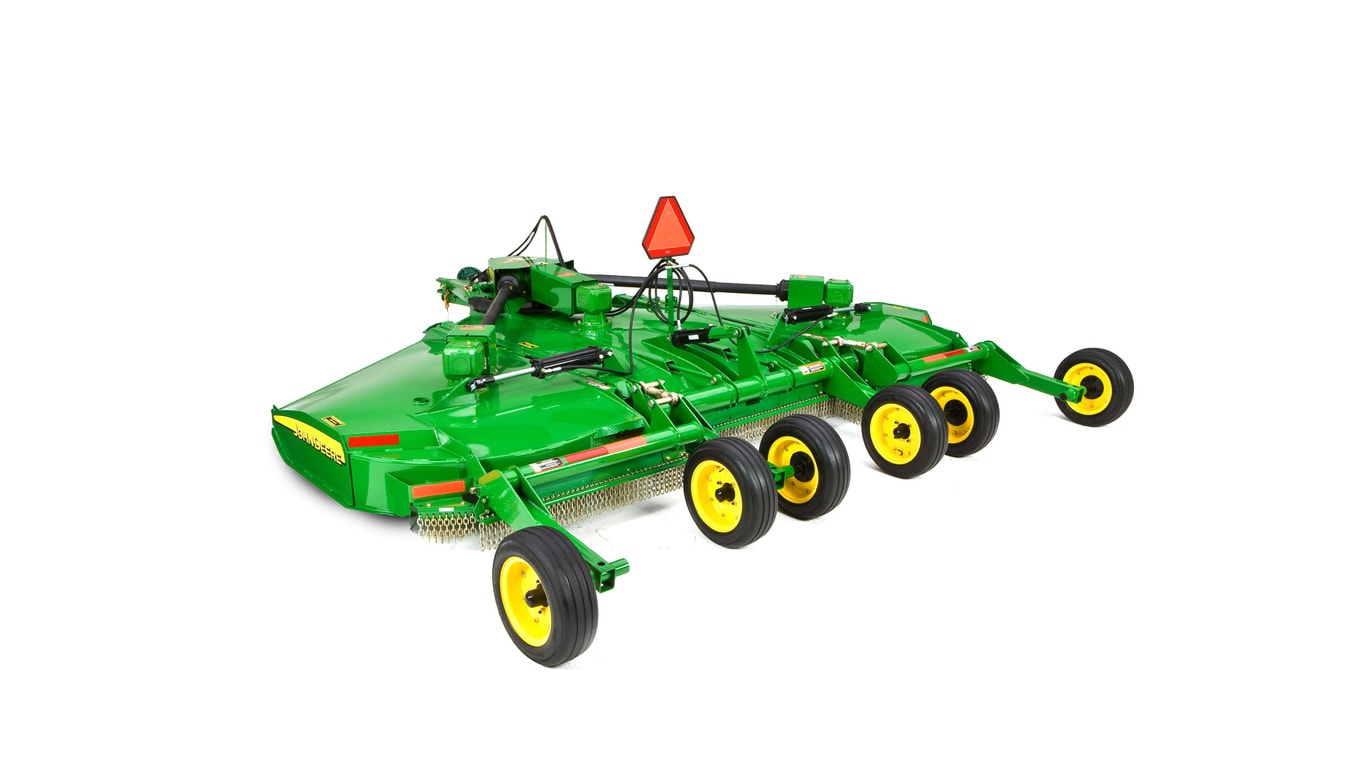

Modelo MX15 en modo de transporte*

* El modelo MX15 se muestra con las ruedas centrales dobles opcionales.

Eje de transmisión de VC del modelo MX15

Perfil de estrella de seis puntas

La toma de fuerza (TDF) del tractor está conectada a la caja de cambios separadora del modelo MX15 por medio de un eje de transmisión telescópico de velocidad constante, categoría 5, con perfil de estrella de seis puntas que proporciona una operación uniforme al girar y pasar por terreno variable:

• Diseño de red flexible actualizado
• Cumple con las normas de la industria ASAE S331 e ISO 5673

Un eje de transmisión liviano con un collar con pasador de bloqueo hace que sea fácil y rápido de conectar.

Caja de cambios con varilla de medición de nivel de aceite (A)

Detalle de la varilla de medición de nivel de aceite

Las cajas de cambios se proporcionan con varillas para la medición del nivel de aceite.

Se proporcionan ventilaciones de la válvula de seguridad accionada por resortes para liberar cualquier presión de aire que podría haberse acumulado en la caja de cambios y para mantener la cubierta de la segadora giratoria libre de aceite que podría salirse de las ventilaciones abiertas permanentemente.

Alemites de engrase de las bisagras de las secciones laterales

Alemites de engrase tipo manivela

Todos los puntos pivotantes que se beneficiarían del engrase cuentan con alemites de engrase. Las bisagras de las secciones laterales en particular cuentan con alemites de engrase individuales. Es importante notar que estos puntos requieren engrase esporádicamente; la lubricación es para brindar protección contra el atascamiento, no contra el desgaste.
